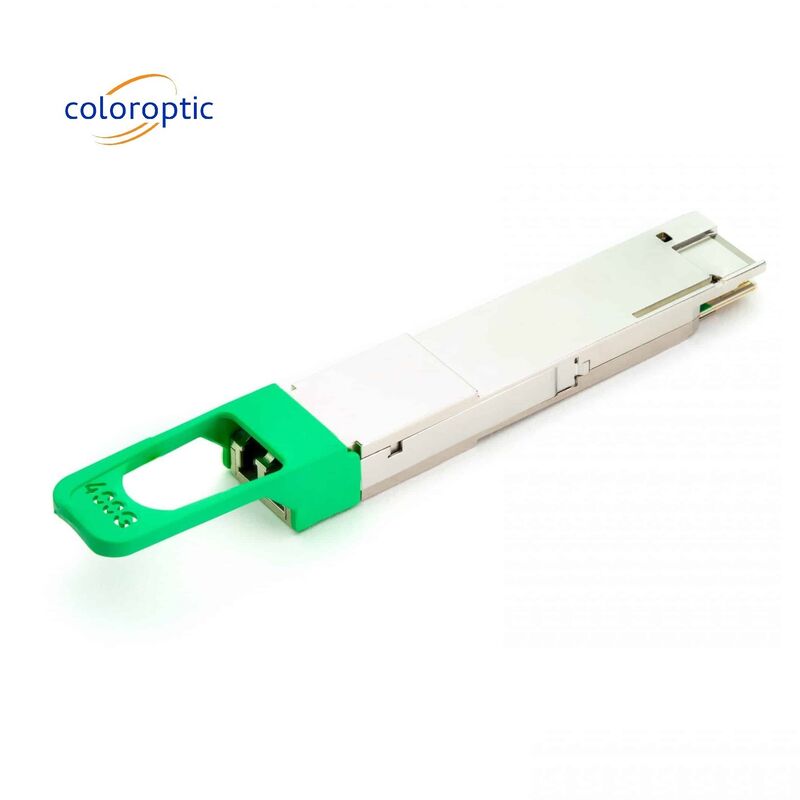

Innolight 400G QSFP-DD FR4 Modulo de modo único com duplo CDR 10W de consumo de energia
Detalhes do produto:
| Place of Origin: | China |
| Marca: | Color Optic |
| Certificação: | ROHS |
| Número do modelo: | CO-QDD85F4C |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Outros, de aço inoxidável |
| Tempo de entrega: | 5 a 8 dias |
| Termos de pagamento: | TT, LC, Western Union |
| Habilidade da fonte: | 1000 peças/mês |
|
Informação detalhada |
|||
| Intervalo de temperatura: | 0~75°C | Modulação: | PAM4 |
|---|---|---|---|
| Fator de forma: | QSFP-DD | Aplicação: | Rede Ethernet |
| Taxa de dados: | 400 g | Distância: | 2KM |
| DDM: | - Sim, sim. | Tipo de fibra: | Modo único |
| Destacar: | Innolight 400G QSFP-DD FR4,Módulo FR4 400G QSFP-DD |
||
Descrição de produto
Descrição do produto:
O CO-QDD85F4C é um transceptor de fator de forma QSFP-DD para aplicações Ethernet de 400Gbps.para distâncias ópticas de até 2 km através de um cabo de fibra de fita mono-modo (SM).
A interface elétrica consiste em oito sinais 53.125G (400GAUI-8) que são convertidos em oito canais/caminhos modulados por PAM4 para transportar o sinal Ethernet.O transceptor também pode ser definido no modo 4x100GAUI-2 para permitir configurações de ruptura de 400G a 4x 100GAs funções de diagnóstico digital estão disponíveis através de uma interface I2C, conforme especificado pela QSFP-DD MSA. A interface óptica para o transceptor é um conector MPO12.
A correção de erros para a frente (FEC) deve ser implementada pelo host para garantir uma operação confiável do sistema. O tipo FEC deve ser conforme definido no IEEE802.3bj, ou seja, Reed Solomon RS ((544,514).Os parâmetros ópticos fornecerão uma taxa de erro de bits (BER) de 2.4 x 10-4.
O transceptor é fornecido em duas versões, em conformidade com a especificação CMIS4 da Interface de Gestão Comum.0.
Transceptor QSFP-DD universal
Use ColorOptic em combinação com caixa de codificação para configurar para quase qualquer fornecedor
Para ligações Ethernet 400GBASE-FR4
Recuperação integrada de dados por relógio (CDR)
Sinais modulados PAM4
Taxas de dados suportadas: 425 Gbit/s
Até 2 km através do sistema operacional em modo único
Conector LC-Duplex
| Fator de forma | QSFP-DD |
|---|---|
| CONECTOR / POLONÉSCO | LC-Duplex |
| Interface | Modo único |
| TÍPO | FR4 |
| Distância | 2 km |
| Intervalo de temperatura | 0°C - 70°C |
| Contagem de faixas | 4x (Tx/Rx) |
| Largura de banda | 425 Gbit/s |
| Banda larga por faixa | 106.25 Gbit/s |
| GERENCIAMENTO DIGITAL DE DIAGNÓSTICO (DDM) | Sim, calibrado internamente |
|---|---|
| Consumo de energia | 12 W |
| CDR | TX e RX |
| SGMII | - Não, não. |
| INBUILT FEC | - Não, não. |
| Orçamento do Poder (DB) | 4 dB |
| Transmissão MIN/MAX por faixa | -3,3 dBm / 3,5 dBm |
| Receptor MIN/MAX por faixa | -7,3 dBm / 3,5 dBm (sobrecarga) |
| LONGURAS DE OLHA TX (TÍPICO) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| LARGO DE OLHA RX (TÍPICO) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| LÁSER | LEM |
| Tipo do receptor | Número PIN |
| Modulação | PAM4 |
| Penalidade de transmissão e dispersão | 30,4 dB |
| RATIO DE EXTINÇÃO | 3.5 dB |
| PROTOCOLOS APROVADOS | 400G Ethernet |
Embalagem e transporte:
Os nossos módulos ópticos SFP são cuidadosamente embalados e enviados para garantir a entrega segura e a proteção do produto.
Cada módulo óptico SFP é embalado individualmente num saco antiestático para evitar qualquer dano causado pela eletricidade estática durante o transporte.O saco é então colocado em uma caixa de papelão resistente com materiais de almofada para proteger o módulo de qualquer impacto externoA caixa está selada para evitar a entrada de poeira ou umidade.
Oferecemos várias opções de envio aos nossos clientes, incluindo frete aéreo, frete marítimo e entrega expressa.Nossa experiente equipe de logística irá selecionar cuidadosamente o método de envio mais adequado e eficiente com base no destino e urgência da ordem.
Para encomendas internacionais, tomamos especial cuidado em cumprir com os regulamentos aduaneiros e garantir a documentação adequada para uma entrega suave e atempada.
Após o envio, forneceremos aos nossos clientes um número de rastreamento para que possam monitorar o estado do seu pacote.
O nosso objectivo é garantir que os nossos módulos ópticos SFP cheguem ao seu destino em perfeitas condições e a tempo.
