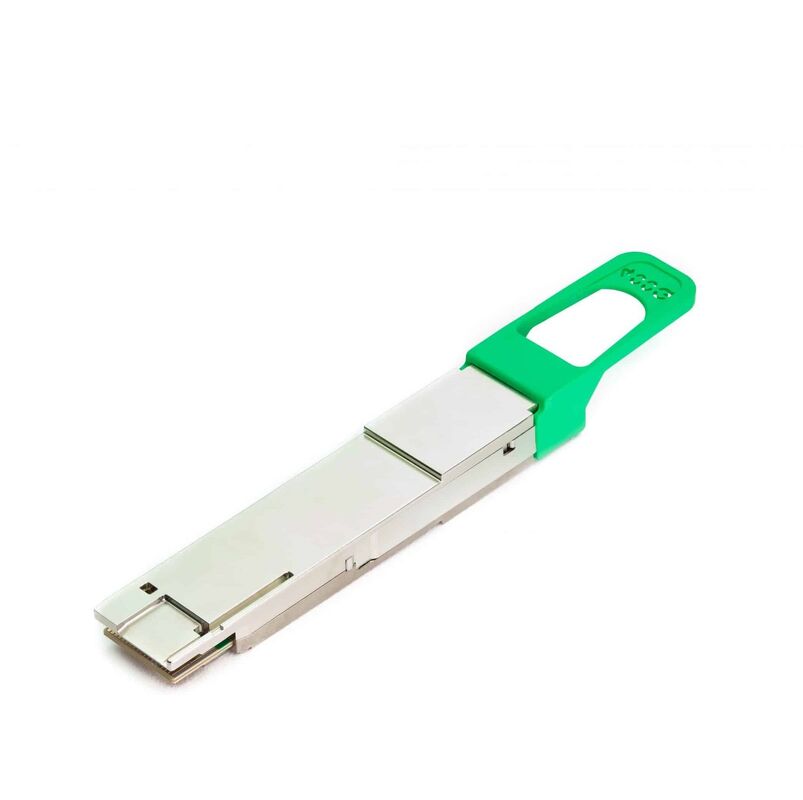

400G QSFP112 FR4 WITH DUAL CDR para aplicações Ethernet de 400Gbps através de um MPO-12
Detalhes do produto:
| Place of Origin: | China |
| Marca: | Color Optic |
| Certificação: | ROHS, CE, FCC |
| Número do modelo: | CO-QDD13F4C |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Cartão |
| Tempo de entrega: | 5 a 8 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 1000 peças/mês |
|
Informação detalhada |
|||
| Taxa de dados: | 400 g | Fator de forma: | QSFP-DD |
|---|---|---|---|
| Nome do produto: | 400G QSFP112 FR4 | Modulação: | PAM4 |
| Tipo do transmissor: | VCSEL | Comprimento de onda: | 1310 nm |
| Aplicação: | Rede Ethernet | Tipo de conector: | MPO-12 |
| Destacar: | Aplicações Ethernet 400G QSFP112 FR4,400G QSFP112 FR4 com CDR duplo |
||
Descrição de produto
Descrição do produto:
O CO-QDD13F4C é um transceptor de fator de forma QSFP-DD para aplicações Ethernet de 400Gbps.para distâncias ópticas de até 2 km através de um cabo de fibra de fita mono-modo (SM).
A interface elétrica consiste em oito sinais 53.125G (400GAUI-8) que são convertidos em oito canais/caminhos modulados por PAM4 para transportar o sinal Ethernet.O transceptor também pode ser definido no modo 4x100GAUI-2 para permitir configurações de ruptura de 400G a 4x 100GAs funções de diagnóstico digital estão disponíveis através de uma interface I2C, conforme especificado pela QSFP-DD MSA. A interface óptica para o transceptor é um conector MPO12.
A correção de erros para a frente (FEC) deve ser implementada pelo host para garantir uma operação confiável do sistema. O tipo FEC deve ser conforme definido no IEEE802.3bj, ou seja, Reed Solomon RS ((544,514).Os parâmetros ópticos fornecerão uma taxa de erro de bits (BER) de 2.4 x 10-4.
O transceptor é fornecido em duas versões, em conformidade com a especificação CMIS4 da Interface de Gestão Comum.0.
Especificações
- QSFP-DD com conector MPO-12 APC
- Linhas CWDM moduladas 4x PAM4; 1271nm, 1291nm, 1311nm e 1331nm
- Compatível com a MSA 400GBase-FR4
- Compatível com a interface de gestão CMIS4.0
- Até 2 km de distância, orçamento de energia de 4 dB
- Consumo de energia inferior a 10 W
- Condições de funcionamento a temperatura C (0°C a +70°C)
Parâmetros técnicos:
| Fator de forma | QSFP112 |
|---|---|
| CONECTOR / POLONÉSCO | LC-Duplex |
| Interface | Modo único |
| TÍPO | FR4 |
| Distância | 2 km |
| Intervalo de temperatura | 0°C - 70°C |
| Contagem de faixas | 4x (Tx/Rx) |
| Largura de banda | 425 Gbit/s |
| Banda larga por faixa | 106.25 Gbit/s |
| GERENCIAMENTO DIGITAL DE DIAGNÓSTICO (DDM) | Sim, calibrado internamente |
|---|---|
| Consumo de energia | 10 W |
| CDR | TX e RX |
| SGMII | - Não, não. |
| INBUILT FEC | - Sim, sim. |
| Orçamento do Poder (DB) | 4 dB |
| Transmissão MIN/MAX por faixa | -3,2 dBm / 4,4 dBm |
| Receptor MIN/MAX por faixa | -7,2 dBm / 4,4 dBm (sobrecarga) |
| LONGURAS DE OLHA TX (TÍPICO) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| LARGO DE OLHA RX (TÍPICO) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| LÁSER | LEM |
| Tipo do receptor | Número PIN |
| Modulação | PAM4 |
| Penalidade de transmissão e dispersão | 30,4 dB |
| RATIO DE EXTINÇÃO | 3.5 dB |
| PROTOCOLOS APROVADOS | 400G Ethernet |
Aplicações:
Embalagem e transporte:
O módulo óptico SFP é cuidadosamente embalado e enviado para garantir a sua entrega segura aos nossos clientes.
O módulo óptico SFP é embalado numa caixa antiestática robusta para protegê-lo de eventuais danos durante o transporte.e especificações para fácil identificação.
Dentro da caixa, o módulo óptico SFP é ainda protegido por uma camada de envoltório de bolhas ou almofada de espuma para evitar qualquer movimento ou impacto durante o transporte.
Oferecemos várias opções de envio para atender às necessidades dos nossos clientes e garantir a entrega atempada do módulo óptico SFP.
O módulo óptico SFP pode ser enviado por via aérea, marítima ou terrestre, dependendo do destino e da urgência do pedido.
Para remessas internacionais, tomamos especial cuidado para cumprir todas as regulamentações aduaneiras para evitar atrasos ou problemas.
Uma vez que o módulo óptico SFP é enviado, fornecemos aos nossos clientes um número de rastreamento para que possam monitorizar o progresso da sua entrega.
O nosso objectivo é proporcionar aos nossos clientes uma experiência de transporte livre e segura para o seu módulo óptico SFP.
